Revopoint Trackit optical 3D Skeneris

Aprašymas

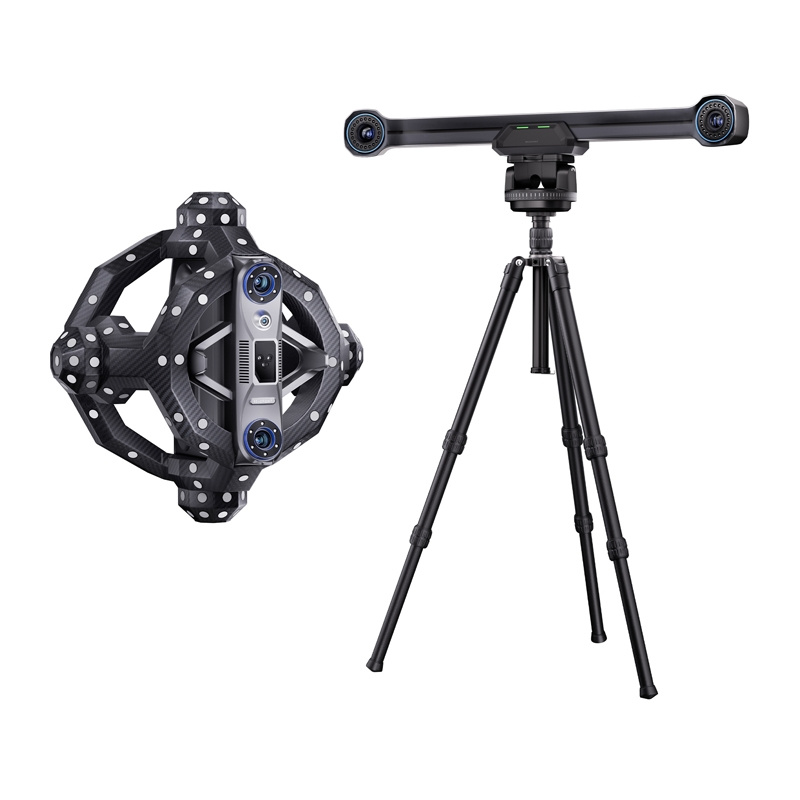

Revopoint Optinis „Trackit“ 3D skeneris

Metrologinis tikslumas, visiškas mobilumas ir išmanusis objektų sekimas realiuoju laiku – Revopoint „Trackit“ yra visapusiška 3D skenavimo sistema, jungianti 0.02 mm tikslumo optinį skenerį su pažangiu erdviniu sekikliu. Ji skirta inžinieriams, CAD projektuotojams, kokybės kontrolės specialistams ir pramonės įmonėms. „Trackit“ užtikrina greitą, stabilų ir pakartojamą tiek mažų komponentų, tiek didelių objektų skenavimą – be žymeklių poreikio. Integruota automatinio kalibravimo sistema, išmanieji kardaniniai laikikliai ir speciali „Revo Trackit“ programinė įranga užtikrina didelį tikslumą ir patogumą įvairiose matavimo aplinkose.

Tikslumas be kompromisų

Revopoint „Trackit“ siūlo matavimo tikslumą iki 0.02 mm ir taškų atstumą iki 0.05 mm, todėl galima atvaizduoti net smulkiausias paviršiaus detales. Už matavimą atsakingas gylio kamerų rinkinys, palaikomas mėlynų lazerių (30 linijų ir 1 viena linija), užtikrinantis didelį tikslumą ir stabilumą. Gautus duomenis galima eksportuoti populiariais formatais, tokiais kaip PLY, OBJ, STL, ASC, 3MF, GLTF arba FBX tolesniam naudojimui projektavimo ir inžinerinėje programinėje įrangoje.

Veikimo greitis ir sklandumas

Sistema pasiekia skenavimo greitį iki 1,500,000 taškų per sekundę, todėl objektą galima efektyviai suskaitmeninti. Dėl išmanaus skenerio judėjimo erdvėje sekimo galite dirbti sklandžiai – be žymeklių ir be būtinybės išlaikyti visiškai fiksuotą padėtį. „Track Scan“ režimas leidžia realiuoju laiku įrašyti skenerio padėtį ir kampą, užtikrinant tikslų taškų debesų sujungimą net ir dinamiškų judesių metu.

Automatinis kalibravimas

„ Revopoint Trackit“ optinis 3D skeneris pašalina sudėtingą sąranką naudodamas du kardaninius laikiklius su automatiniu kalibravimu („Dual-Axis Gimbal System“). Sekiklis ir skeneris automatiškai sureguliuoja savo padėtį vienas kito atžvilgiu, užtikrindami nuoseklią matavimo sistemos geometriją. Kalibravimo procesą galima pradėti tiesiogiai programinėje įrangoje – sistema automatiškai atpažįsta kalibravimo matricas ir sinchronizuoja kameros parametrus.

Pasiruošęs darbui bet kokioje situacijoje

Tiek skeneris, tiek sekiklis pagaminti iš lengvų, bet patvarių medžiagų – anglies pluošto rėmas ir polikarbonato korpusas užtikrina atsparumą mechaniniams pažeidimams ir ilgą tarnavimo laiką. Įrenginiai sveria atitinkamai 1.2 kg ir 1.8 kg, veikia temperatūros diapazone nuo 0 iki 40°C ir gali būti lengvai pritvirtinti ant pridedamų trikojų. Visą komplektą transportuosite specialiuose lagaminuose su ratukais, todėl rinkinys išlieka visiškai mobilus ir paruoštas naudoti tiek metrologijos laboratorijoje, tiek pramoninėje aplinkoje ar dirbtuvėse.

Universalūs skenavimo režimai

„ Revopoint Trackit“ siūlo kelis veikimo režimus, pritaikytus skirtingiems matavimo scenarijams. „Track Scan“ režimu skenavimas atliekamas realiuoju laiku be žymeklių, o tai puikiai tinka mažiems ir vidutinio dydžio objektams. „Multi-Position Scan“ leidžia didelius modelius, pavyzdžiui, kėbulo dalis ar mašinų detales, padalyti į sekcijas ir automatiškai sujungti į vieną taškų debesį. Sudėtingiems paviršiams galimas „Marker Scan“ režimas, naudojantis magnetinius arba lipnius žymeklius, kad padidintų nuskaitymo stabilumą. Nepriklausomai nuo pasirinkto režimo, baigtus modelius galima išsaugoti populiariais PLY, OBJ, STL, ASC, 3MF, GLTF arba FBX formatais, skirtais naudoti CAD, CAM ir 3D programose.

Pažangi programinė įranga „Revo Trackit“

„Revo Trackit“ programa yra viso skenavimo proceso valdymo centras. Ji leidžia automatiškai reguliuoti gylio kamerų ekspoziciją ir realiuoju laiku stebėti atstumą bei surinktų taškų kokybę. Taip pat galima pristabdyti skenavimą, patikrinti jo eigą ir bet kada atnaujinti darbą. Sistema automatiškai sujungia taškų debesis ir sugeneruoja modelio tinklelį, o tai pagreitina galutinio failo paruošimą. Baigę skenavimą, galite lengvai sugeneruoti 3D modelį, atlikti pagrindinį tinklelio apdorojimą ir eksportuoti duomenis pasirinktu formatu.

Profesionalus pritaikymas

Revopoint „Trackit“ skirtas inžinerijos, pramonės ir projektavimo reikmėms. Sistema idealiai tinka kokybės kontrolei ir metrologijai, įgalinant tikslią geometrijos analizę ir komponentų formų atvaizdavimą. Tai taip pat vertinamas įrankis atvirkštinės inžinerijos srityje, leidžiantis suskaitmeninti komponentus be techninės dokumentacijos. Tai atveria plačias galimybes prototipų kūrimo ir CAD projektavimo srityse, palengvinant realių objektų perkėlimą į skaitmeninę aplinką. Palaikydamas objektus nuo 10 mm iki 6 m dydžio, Revopoint „Trackit“ naudojamas pramonėje, taip pat techniniame švietime ar moksliniuose tyrimuose, siūlant didelį tikslumą ir lankstų veikimą.

Įranga, pasiruošusi daugiau

Norint visapusiškai išnaudoti Revopoint „Trackit“ galimybes, rekomenduojama konfigūracija su „Windows“ 10 arba 11 (64 bitų), 12th-generation „Intel Core“ i9 procesoriumi ar naujesniu, 64 GB iš RAM ir NVIDIA RTX 4060 vaizdo plokšte su 8 GB VRAM arba aukštesne. Įrenginys veikia tik su x86_64 architektūra ir reikalauja ryšio per USB 3.0 arba naujesnę versiją, kad būtų užtikrintas pakankamas perdavimo stabilumas ir sklandus apdorojimas skenavimo metu.

Komplekte:

• Sekiklis
• Skeneris
• Kardaninis laikiklis automatiniam sekiklio kalibravimui (dviejų ašių)
• Kardaninis laikiklis automatiniam skenerio kalibravimui (dviejų ašių)
• Trikojis sekikliui
• Trikojis skeneriui
• Trikojis kalibravimo plokštei
• Skenerio adapteris
• Kalibravimo plokštė
• Kalibravimo strypas
• Maitinimo šaltinis
• PC kabelis
• Skenerio kabelis
• Skenerio kardaninio laikiklio kabelis
• Sekiklio kardaninio laikiklio kabelis
• Kabelių dirželiai
• Magnetiniai žymekliai
• Inkarinis blokas (magnetinis)
• Padėties nustatymo kilimėlis
• USB atminties laikmena
• Transportavimo lagaminas sekikliui (su ratukais)
• Transportavimo lagaminas skeneriui (su ratukais)
• Trumpas naudojimo vadovas, sertifikatas ir garantijos kortelė
