Aprašymas

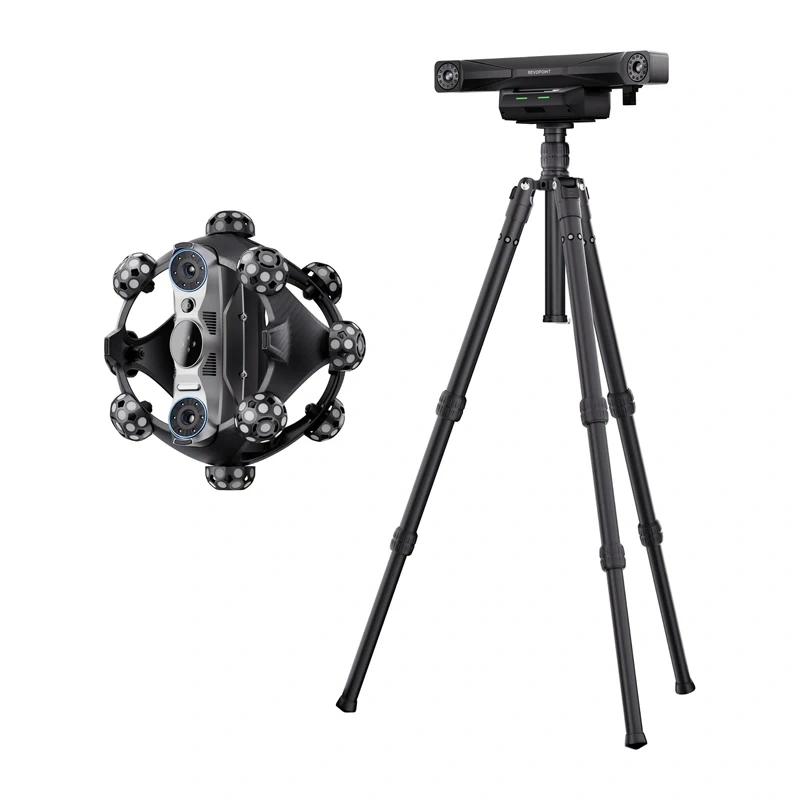

Revopoint Trackit SR CMM 3D Optinis skaitytuvas
Dirbkite greičiau, tiksliau ir patogiau, nesvarbu, kur atliekate matavimus. „ Revopoint Trackit SR “ sujungia didelį skenavimo tikslumą su belaidžiu veikimu, pažangiu optiniu sekimu ir trimis skenavimo režimais, todėl lengvai pritaikomas įvairioms užduotims. Dėl lengvos konstrukcijos, sveriančios vos 1 kg, jį lengva transportuoti, o galimybė skenuoti tiek mažas detales, tiek didelius objektus daro jį idealiu profesionaliai darbo aplinkai. Komplektą papildo specializuota „Revo Measure“ ir „Revo Track“ programinė įranga, kuri supaprastina matavimus ir tolesnį gautų duomenų apdorojimą.
Trys skenavimo režimai kiekvienai užduočiai
„ Revopoint Trackit SR “ siūlo tris specializuotus veikimo režimus, leidžiančius pasirinkti skenavimo metodą, geriausiai tinkantį konkrečiam objektui. Tolimojo nuotolio režimas naudoja 17 lygiagrečias lazerio linijas, leidžiančias efektyviai fiksuoti didesnius komponentus. Kai svarbu užfiksuoti smulkias detales, 30 susikertančių lazerio linijų sistema užtikrina didelį duomenų tankį. Tuo tarpu viena lazerio linija efektyviai pasiekia gilias skyles ir sunkiai prieinamas vietas, padidindama įrenginio universalumą dirbant su sudėtingais modeliais.
Didelis tikslumas ir sekimas be žymeklių
Pažangi optinio sekimo sistema pašalina žymeklių poreikį, supaprastindama modelio paruošimą skenavimui ir pagreitindama visą procesą. Skaitytuvas užtikrina tūrinį tikslumą 0.02 + 0.04 mm × L (m), leidžiantį itin tiksliai atvaizduoti geometriją net ir dideliems objektams. Trumpas, vos dviejų minučių terminio stabilizavimo laikas leidžia greitai pradėti darbą nelaukiant, kol įrenginys bus paruoštas. Dėl to „Trackit“ SR yra idealus bet kokiam pritaikymui, kur svarbus tiek matavimo tikslumas, tiek didelis našumas.
Belaidis veikimas su dideliais objektais
„Trackit“ SR buvo sukurtas galvojant apie maksimalią judėjimo laisvę. Belaidis skenavimas pašalina kabelių apribojimus, o belaidžių daugiapozicinių stočių palaikymas leidžia greitai paruošti darbo vietą didelių objektų skaitmeninimui. Šis sprendimas žymiai palengvina darbą su sudėtingais projektais ir leidžia lengviau atlikti skenavimus įvairiose vietose. Lengvas įrenginio svoris – vos 1 kg – dar labiau padidina naudotojo komfortą ilgesnių matavimo sesijų ir lauko darbų metu.
Paruoštas naudojimui bet kokiomis sąlygomis
Kalibravimo procesas buvo optimizuotas taip, kad pilnas sistemos paruošimas užtruktų mažiau nei 20 minučių, todėl greičiau galėsite pereiti prie paties skenavimo. Įrenginys taip pat išsiskiria galimybe veikti lauke esant iki 100,000 liuksų apšvietimui, išlaikydamas aukštą duomenų fiksavimo kokybę net ir labai šviesioje aplinkoje. Be to, skaitytuvas sukuria detalius tekstūrų žemėlapius ir tiksliai atkuria spalvas, užtikrindamas, kad skaitmeniniai modeliai pasižymėtų tiek tikslia geometrija, tiek natūralia paviršiaus išvaizda. Kartu su „Revo Measure“ ir „Revo Track“ programine įranga jis sudaro visapusišką įrankį profesionaliam 3D skenavimui ir tolesniam apdorojimui.
Įtraukta į komplektą
- skaitytuvas
- sekiklis
- dviejų ašių gimbalas su automatiniu kalibravimu
- trikojis
- gimbalo adapteris
- greito atjungimo jungtis
- kalibravimo plokštė
- kalibravimo strypas
- maitinimo adapteris
- sekiklio kabelis (PC)
- skaitytuvo kabelis (PC)
- skaitytuvo kabelis (sekiklis-skaitytuvas)
- gimbalo kabelis (sekiklis-gimbalas)
- kabelių dėklas
- magnetiniai žymekliai x20
- žymekliai x200
- dėklas su ratukais
- skaitytuvo baterijos x2
- kalibravimo plokštė su rutuliukais (rutulinė plokštė)
- „Revo Measure“ programinė įranga (vienerių metų prenumerata, prieinama „Windows“) 10/11)
- baterijos laikiklis
- baterijos laikiklio įkrovimo kabelis
- skaitytuvo baterijų įkroviklis
- naudotojo vadovas
| Gamintojas | Revopoint |
|---|---|
| Modelis | Trackit SR Standartinis |
| Vieno kadro tikslumas | 0.02 mm |
| Maksimalus atstumas tarp sujungimo taškų | 0.05 mm |
| Maksimalus skenavimo greitis | 2,000,000 taškų per sekundę |
| Šviesos šaltinis | Tikslumo režimas: 30 mėlynos kryžminės lazerio linijos / Tolimojo nuotolio režimas: 17 mėlynos lygiagrečios lazerio linijos / Gilių skylių režimas: 1 mėlyna viena lazerio linija |
| Darbinis atstumas | Kertančios lazerio linijos: 200–400 mm / Lygiagrečios lazerio linijos: 250–500 mm / Viena lazerio linija: 200–400 mm |
| Vieno fiksavimo sritis artimiausiu atstumu | 123 × 130 mm esant 200 mm |
| Vieno fiksavimo sritis tolimiausiu atstumu | 330 × 325 mm esant 500 mm |
| „Wi-Fi“ versija | 6 |
| Svoris | 1 kg |
| Matmenys | 250 × 250 × 177 mm |
| Darbinė temperatūra | 0 ℃ – 30 ℃ |
| Palaikomi failų formatai | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Konstrukcinė medžiaga | Rėmas: anglies pluoštas / Korpusas: polikarbonatas |
Sekiklis
| Rekomenduojamas skenuojamų objektų dydis | 0.01–4 m |
|---|---|
| Tūrio matavimo tikslumas (sekimo sistema) | 0.02 mm + 0.04 mm × L (m) |
| Darbinis atstumas | 800 mm – 2,500 mm |
| Minimalus sekimo kadro dydis | 587 × 569 mm esant 800 mm |
| Maksimalus sekimo kadro dydis | 2075 × 1778 mm esant 2500 mm |
| Sekimo tūris | 3 m³ |
| Svoris | 1.5 kg |
| Matmenys | 441 × 111 × 103 mm |
| Sekimo diapazonas | NIR |
| Naudotojo atliekamas pakartotinis kalibravimas | Rankinis kalibravimas |
| Palaikomi priedai | Kalibravimo plokštė, kalibravimo strypas, montavimo blokas, baterijos laikiklis |
